Une facture d’électricité vous dit combien vous avez consommé. La courbe de charge vous dit comment vous l’avez consommé, et c’est une différence fondamentale quand on cherche à optimiser ou à dimensionner une installation photovoltaïque en autoconsommation.
Qu’est-ce qu’une courbe de charge ?
La courbe de charge est la représentation graphique de la puissance électrique appelée par un site, mesurée à intervalles réguliers dans le temps. On parle de puissance appelée, exprimée en kilowatts (kW), et non d’énergie consommée (kWh).
Cette distinction est essentielle :
— La puissance (kW) correspond à l’intensité de la demande à un instant donné, comme une distance parcourue.
— L’énergie (kWh) est la quantité consommée sur une durée, comme une vitesse.
La courbe est construite à partir de mesures enregistrées selon un pas de temps défini, typiquement 10 minutes ou 1 heure selon le compteur. Plus le pas de temps est fin, plus l’analyse est précise. Un pas de 10 minutes permet par exemple de détecter des pics courts qui disparaissent dans un pas horaire.
Comment lire une courbe de charge ?
La lecture d’une courbe de charge ne consiste pas seulement à constater les hauts et les bas. Il s’agit d’identifier des structures répétables qui révèlent le fonctionnement réel du site.
Voici les notions clés à repérer :
| Pics de puissance | Moments où la puissance appelée atteint un maximum. Souvent liés au démarrage simultané de machines ou à une phase d’activité intense. Ils conditionnent le calibrage de la puissance souscrite. |
| Périodes creuses | Plages horaires où la consommation chute significativement : nuit, pause déjeuner, week-end. C’est ici qu’on distingue les usages pilotables des usages permanents. |
| Talon de consommation | Niveau de puissance minimum, constant, présent même en l’absence d’activité. Il correspond aux équipements toujours en marche : éclairage de sécurité, serveurs, systèmes de froid, ventilation. C’est la base de l’analyse de consommation. |
| Écarts jour / nuit et semaine / week-end | Un site industriel avec activité en 2×8 n’aura pas le même profil qu’un site en 3×8. Ces écarts sont lisibles directement sur la courbe et conditionnent toute stratégie d’autoconsommation. |
Comment lire une courbe de charge annuelle

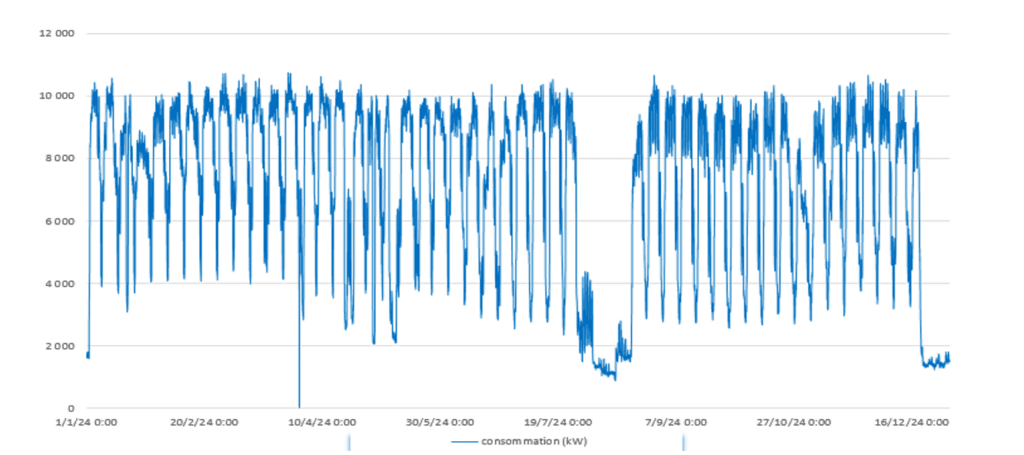

Le graphique ci-dessous représente la consommation en puissance (kW) d’un site industriel sur l’ensemble de l’année 2024, avec un pas de temps horaire.
Ce qu’on lit immédiatement :
– La puissance en régime d’exploitation oscille entre 8 000 et 10 000 kW selon l’activité de la journée, avec des pics ponctuels dépassant 10 500 kW.
– Les week-ends et jours fériés sont parfaitement lisibles : la puissance chute à environ 2 000 kW, révélant un talon de moindre activité stable.
– L’arrêt estival (août) et la fermeture de fin d’année (Noël) apparaissent clairement avec des niveaux de puissance tombant à ~1 800 kW ; le talon résiduel absolu du site.
– La période de mars-mai 2024 montre un régime intermédiaire (~3 000 kW) qui correspond vraisemblablement à une phase de transition ou de maintenance.
Ce que la facture ne dit pas : deux sites peuvent afficher la même consommation annuelle en kWh, et avoir des profils de charge radicalement différents. L’un peut concentrer 80 % de sa consommation en journée, l’autre la répartir sur 24h. Pour un projet photovoltaïque en autoconsommation, cette différence change tout.
Zoom saisonnier : mai vs décembre
Une analyse pertinente ne se limite pas à la courbe annuelle. Comparer différentes périodes permet de comprendre comment le profil de consommation interagit avec la production solaire selon les saisons.
Mai 2024 — en période de production favorable :
En mai, la production photovoltaïque atteint des pics de 5 000 à 5 500 kW en milieu de journée. Sur ce site, la consommation reste systématiquement au-dessus de 6 000 kW même en journée : la totalité de l’énergie produite est directement consommée sur site. Le taux d’autoconsommation est excellent. Cependant, la production ne couvre qu’une fraction de la demande totale, le taux de couverture reste limité à environ 10-15 %.

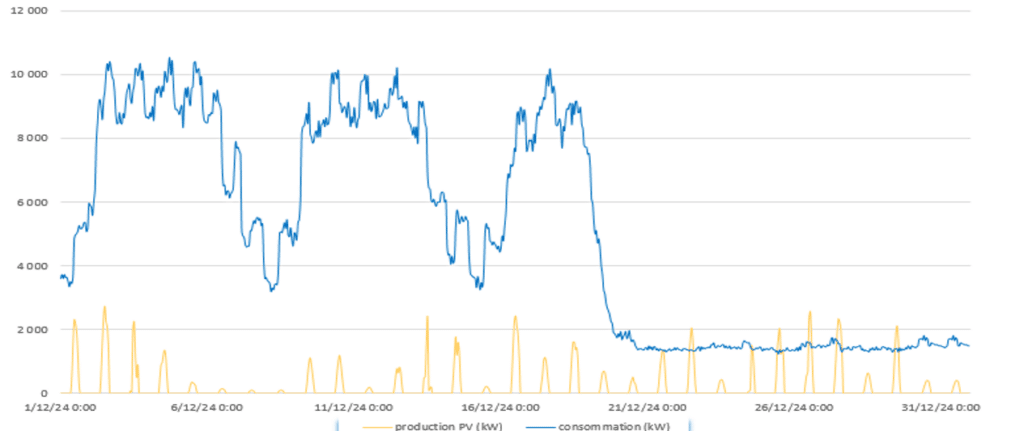

Décembre 2024 — en période hivernale :
Le contraste est clair. La production solaire en décembre est quasi nulle (moins de 500 kW la plupart des jours) et ne dépasse pas 2 000 kW lors des rares journées ensoleillées. La courbe de consommation reste identique à mai, le process industriel ne change pas avec les saisons. L’apport du solaire en hiver est donc très limité, ce qui doit être intégré dans le dimensionnement global.
La journée type : outil de lecture le plus précis
La courbe journalière est le niveau d’analyse le plus opérationnel. Elle permet de voir précisément à quelle heure la consommation monte, comment elle évolue heure par heure, et à quel moment elle redescend.

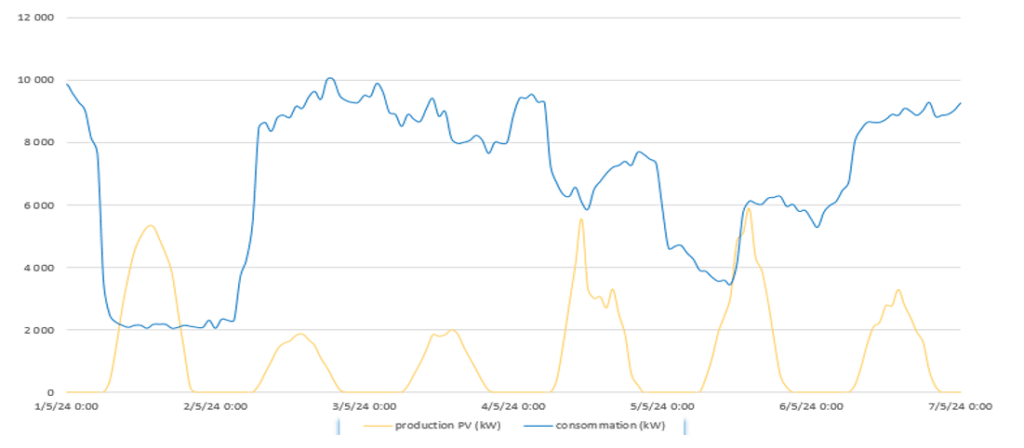

Sur cette semaine de mai, on lit clairement trois régimes de fonctionnement :
— En journée de semaine : la puissance remonte rapidement dès le démarrage du site, autour de 6h–7h, puis se maintient sur un plateau élevé de l’ordre de 8 000 à 10 000 kW en phase d’exploitation, avant de redescendre progressivement en soirée.
— Le 1er mai, jour férié : la consommation reste très basse, proche du talon de fermeture, ce qui traduit un fonctionnement limité aux usages résiduels du site.
— En week-end : la puissance se stabilise à un niveau intermédiaire, autour de 3 500 à 4 000 kW, correspondant à un talon de moindre activité, avec maintien partiel de certains process.
La courbe de charge au cœur du dimensionnement photovoltaïque
C’est ici que la courbe de charge prend toute sa valeur stratégique. Une installation photovoltaïque produit selon un profil en cloche, démarrant au lever du soleil, atteignant son pic entre 12h et 14h, puis décroissant jusqu’au coucher. Ce profil est fixé par la physique ; c’est la consommation qui doit être analysée pour maximiser la valeur produite.

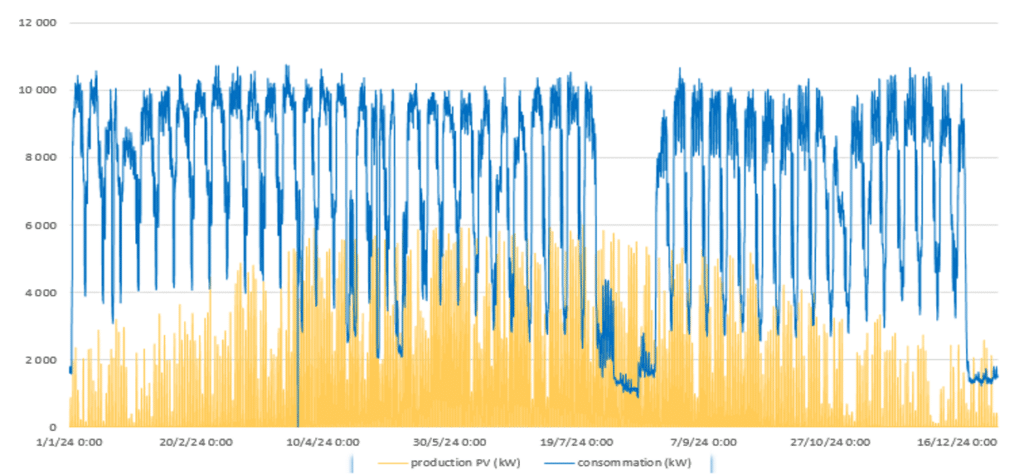

Ce que révèle la superposition annuelle :
– La production solaire (jaune) culmine en été, exactement au moment où ce site industriel réduit son activité (arrêt juillet). L’alignement production / consommation est donc moins favorable qu’il n’y paraît à l’échelle annuelle.
– En mai, juin et septembre, la production est bien alignée avec les journées d’exploitation : l’autoconsommation est maximale, mais le taux de couverture reste modeste face à l’ampleur de la demande.
– En hiver, la production photovoltaïque, plus faible, a un impact moins significatif sur la facture.
Deux indicateurs à distinguer :
Taux d’autoconsommation = part de la production photovoltaïqe effectivement consommée sur site (objectif : proche de 100 %).
Taux de couverture = part de la consommation totale couverte par le photovoltaïque (sur ce site industriel, limité par la puissance souscrite très élevée). Ces deux indicateurs évoluent en sens inverse selon la puissance installée : augmenter la puissance solaire améliore la couverture mais risque de dégrader l’autoconsommation si on produit des surplus non utilisés.
Courbe de charge : Ce qu’une bonne lecture permet de faire
L’analyse rigoureuse de la courbe de charge conditionne directement la qualité du dimensionnement photovoltaïque et la rentabilité du projet. Elle permet notamment de :
Définir la puissance crête optimale. Pas trop faible (opportunité perdue) ni trop élevée (surplus non valorisés).
Identifier les plages d’autoconsommation garantie. Sur ce site, les heures creuses de week-end sont couvertes par le photovoltaïque sans aucun risque de surplus.
Anticiper les arbitrages saisonniers. La courbe annuelle montre que l’été est une période de moindre consommation sur ce site, ce qui peut pousser à préférer une installation plus modeste, très bien autoconsommée, plutôt qu’une grande installation générant des surplus en juillet.
Préparer l’optimisation de la consommation. Si certains process peuvent être décalés en journée pour coïncider avec la production solaire, la courbe de charge permet de le quantifier précisément avant d’agir.
À retenir
La courbe de charge n’est pas un graphique de plus. C’est l’outil de base sans lequel aucun dimensionnement sérieux n’est possible. Elle seule permet de comprendre le comportement réel d’un site, d’identifier le talon de consommation, de superposer la production solaire à la demande réelle, et d’arbitrer intelligemment entre autoconsommation et couverture.
Elle est le point de départ de l’analyse, et le fil conducteur entre les trois notions clés : courbe de charge, talon de consommation, dimensionnement de l’installation.
